Řada SP
SP210
Robot určený k bodovému svařování s vysokou nosností
Přehled

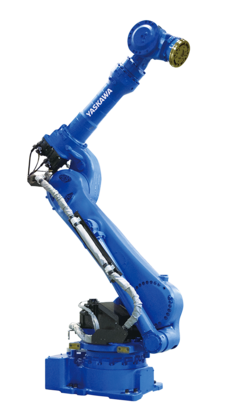

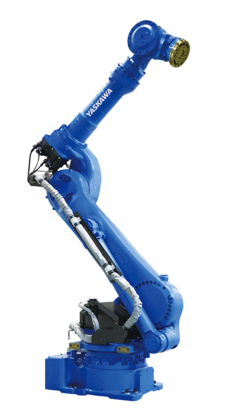

MOTOMAN SP210 je výkonný robot určený k bodovému svařování a manipulaci s nosností 210 kg (včetně C-adaptéru). Je vhodný pro širokou škálu běžných svařovacích pistolí a technologií bodového svařování, zejména také pro servořízené svařovací pistole s robotem asistovaným nastavením pistole.
Jeho štíhlá konstrukce nevyžaduje mechanickou protiváhu a umožňuje dosáhnout nízkých pohyblivých hmotností i vyšších zrychlení a rychlostí. Stabilní zápěstí je vhodné zejména pro menší a rychlé polohovací pohyby, jaké jsou běžné v aplikacích bodového svařování.
MOTOMAN SP210 je řízen kompaktní a výkonnou řídicí jednotkou MOTOMAN YRC1000 a je vybaven nejnovější technologií servopohonu Yaskawa Sigma7, je nejmodernější z hlediska dynamiky a energetické účinnosti a umožňuje dosáhnout skvělých časů cyklů.
- Všestranné možnosti použití
- Vysoká nosnost a malé rozměry
- Vysoká opakovatelnost
- Versatile application possibilities
Technické parametry
- Počet os
- 6
- Nosnost
- 210 kg
- Dosah
- 2702 mm
- Opakovatelnost
- 0.05 mm
- Váha
- 1080 kg
- Zdroj napájení
- 3 kVA
- Maximum Speed S Axis
- 120 °/s
- Maximum Speed L Axis
- 97 °/s
- Maximum Speed U Axis
- 113 °/s
- Maximum Speed R Axis
- 145 °/s
- Maximum Speed B Axis
- 145 °/s
- Maximum Speed T Axis
- 220 °/s
- Možnosti montáže
- Floor
- Další specifikace
- x Ne
