Řada SP

SP165

Vysoce výkonné roboty určené k bodovému svařování a manipulaci

Přehled

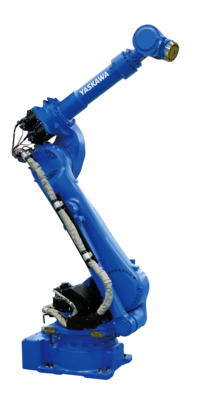

MOTOMAN SP165 je vysoce výkonný robot určený pro bodové svařování a manipulaci. Nosnost robota je 165 kg (včetně C-adaptéru). Je vhodný pro širokou škálu běžných svařovacích pistolí a technologií bodového svařování, zejména také pro servořízené svařovací pistole s roboticky asistovaným nastavením pistole.

Jeho štíhlá konstrukce nevyžaduje mechanickou protiváhu a umožňuje dosáhnout nízkých pohyblivých hmotností i vyšších zrychlení a rychlostí. Stabilní zápěstí je vhodné zejména pro menší a rychlé polohovací pohyby, jaké jsou běžné v aplikacích bodového svařování.

MOTOMAN SP165 je řízen kompaktní a výkonnou řídicí jednotkou MOTOMAN YRC1000 a je vybaven nejnovější technologií servopohonu Yaskawa Sigma7, je nejmodernější z hlediska dynamiky a energetické účinnosti a umožňuje dosáhnout skvělých časů cyklů.

Všestranné možnosti použití
Štíhlá konstrukce zajišťuje malé rozměry
Vysoká dynamika a opakovatelnost
Vysoká energetická účinnost

Technické parametry

Počet os
6

Nosnost
165 kg

Dosah
2702 mm

Opakovatelnost
0.05 mm

Váha
1020 kg

Zdroj napájení
5 kVA

Maximum Speed S Axis
125 °/s

Maximum Speed L Axis
115 °/s

Maximum Speed U Axis
125 °/s

Maximum Speed R Axis
182 °/s

Maximum Speed B Axis
175 °/s

Maximum Speed T Axis
265 °/s

Možnosti montáže
Floor
