Řada SP
SP165-105
Vysoce výkonné roboty určené k bodovému svařování a manipulaci
Yaskawa Czech Produkty Roboty Svařování a řezání Řada SP SP165-105
Přehled

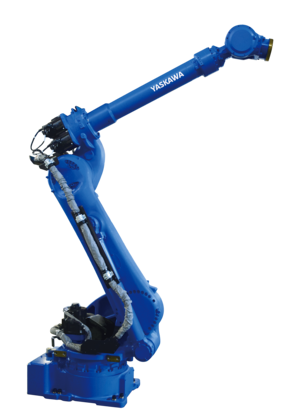

MOTOMAN SP165-105 je robot určený pro bodové svařování a manipulaci s dlouhým dosahem přes 3 metry. Tento robot je vhodný pro práci s úkony souvisejícími s bodovým svařováním, např. pro manipulaci s obrobky pomocí stacionární svářečky. Lze jej použít pro širokou škálu běžných bodových svařovacích pistolí a technologií, zejména také pro servořízené svařovací pistole s robotem asistovaným vyvážením pistole.
Jeho štíhlá konstrukce nevyžaduje mechanickou protiváhu a umožňuje dosáhnout nízkých pohyblivých hmotností i vyšších zrychlení a rychlostí. Stabilní zápěstí je vhodné zejména pro menší a rychlé polohovací pohyby, jaké jsou běžné v aplikacích bodového svařování.
MOTOMAN SP165-105 je řízen kompaktní a výkonnou řídicí jednotkou MOTOMAN YRC1000 a je vybaven nejnovější technologií servopohonu Yaskawa Sigma7, je nejmodernější z hlediska dynamiky a energetické účinnosti a umožňuje dosáhnout skvělých časů cyklů.
- Všestranné možnosti použití
- Štíhlá konstrukce zajišťuje malé rozměry
- Vysoká dynamika a opakovatelnost
- Vysoká energetická účinnost
Technické parametry
- Počet os
- 6
- Nosnost
- 105 kg
- Dosah
- 3058 mm
- Opakovatelnost
- 0.05 mm
- Váha
- 1090 kg
- Zdroj napájení
- 5 kVA
- Maximum Speed S Axis
- 125 °/s
- Maximum Speed L Axis
- 113 °/s
- Maximum Speed U Axis
- 125 °/s
- Maximum Speed R Axis
- 182 °/s
- Maximum Speed B Axis
- 175 °/s
- Maximum Speed T Axis
- 265 °/s
- Možnosti montáže
- Floor
- Další specifikace
- x Ne
