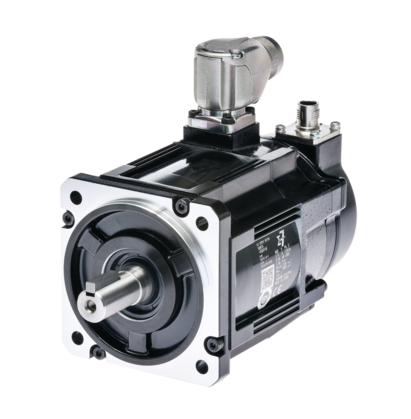

SGM7G

SGM7G-13DFFK1

Packed with Performance

Přehled

Řada střídavých bezkartáčových rotačních servomotorů Sigma-7 pokrývá celou škálu požadavků na zatížení v malých i středních výkonech. Pokročilá technologie zabudovaná v motorech Sigma-7 nastavuje nový průmyslový standard pro rychlost odezvy, přesnost a dlouhodobou spolehlivost.

Do každého rotačního servomotoru vnášíme desítky let praktických konstrukčních zkušeností, takže si můžete vybrat ze široké škály velikostí, rychlostí a jmenovitých krouticích momentů.

Instalovaný 24bitový snímač s vysokým rozlišením
Vysoká účinnost, nízká produkce tepla
Zmenšení velikosti až o 20 %
Kompatibilní s přírubou Sigma-5

SGM7A

SGM7A, univerzální pracovní kůň řady Sigma-7, je k dispozici v široké škále velikostí a pokrývá spektrum výkonů od nízkých po střední.

Nízká setrvačnost, vysoká rychlost
50 W - 7 kW
3 000 otáček za minutu

SGM7G

Poskytuje jmenovité otáčky 1 500 ot/min a rychlý a konzistentní výkon v širokém rozsahu výkonů.

Střední setrvačnost, nízké otáčky, vysoký točivý moment
300 W - 15 kW
1 500 otáček za minutu

SGM7J

Technické parametry

Vstupní napájení
400 V

Rated output
1.3 kW

Shaft end
Straight with key and tap

Encoder resolution
24 bit

Encoder type
Incremental

Options
Without options

Výška
186 mm

Šířka
130 mm

Hloubka
213 mm

Váha
7.2 kg

Allowable Load Moment of Inertia
5 Times

Hodnocení točivého momentu
8.34 Nm

Instantaneous maximum torque
23.3 Nm

Rated Motor Speed
1500 1/min

Maximum motor speed
3000 1/min

Motor Moment of Inertia
19.9 x10⁻⁴ kg·m²

Flange Dimension (LC)
130 mm

Flange Diameter (LA)
145 mm

Shaft End Diameter (S)
22 mm

Shaft End Length (Q)
40 mm
